Spínací obvod pro výhybku s obvodem NE555.


Datum-aktualizace 2017-11-30 19:22:31 datum aktualizace

Na Markově kolejišti jsou použité výhybky a přestavníky od firmy Tillig s kat. číslem 83960. Při jejich oživování jsme se přesvědčili, že je opravdu nelze nechat trvale pod napětím. I když nové typy těchto přestavníků mají již zabudované mechanické vypínání napětí při úplném sepnutí v koncové poloze na obě strany, nelze se na to 100% spolehnout . Při jakémkoli zablokování, třeba zapadnutí štěrku mezi stykové plochy kolejnice výhybky, dojde k neúplnému dopnutí přestavníku. Pokud je přestavník ovládán tlačítky, je relativně vše ok, ale pokud použijeme páčkový přepínač, který nám zároveň signalizuje polohu přepnuté výhybky, je na malér zaděláno. Přestavník se trvalým průchodem proudu začne přehřívat a dojde k zapečení jeho mechanismu.

Datum-doplneni 2017-11-30 19:22:31 doplněno

Na Markově ovladači jsou sice použitá tlačítka, ale ve výsledném stavu se chovají jako elektronický přepínač s výstupem log 0/1 TTL. Tento výstup je pak dále přiveden na vstup reléové karty a následně pomocí relé se spíná samotný přestavník napětím 16V. Takže bylo potřeba navrhnout obvod, který po sepnutí relé pustí do přestavníku jen krátky impuls napěti, tak aby nedošlo k jeho poškození.

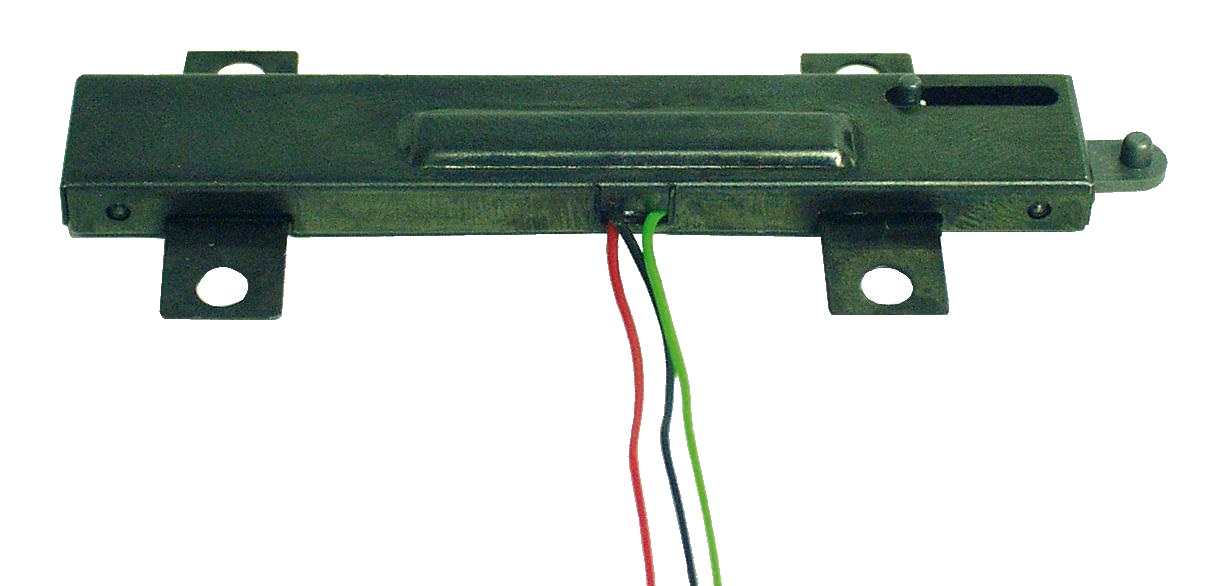

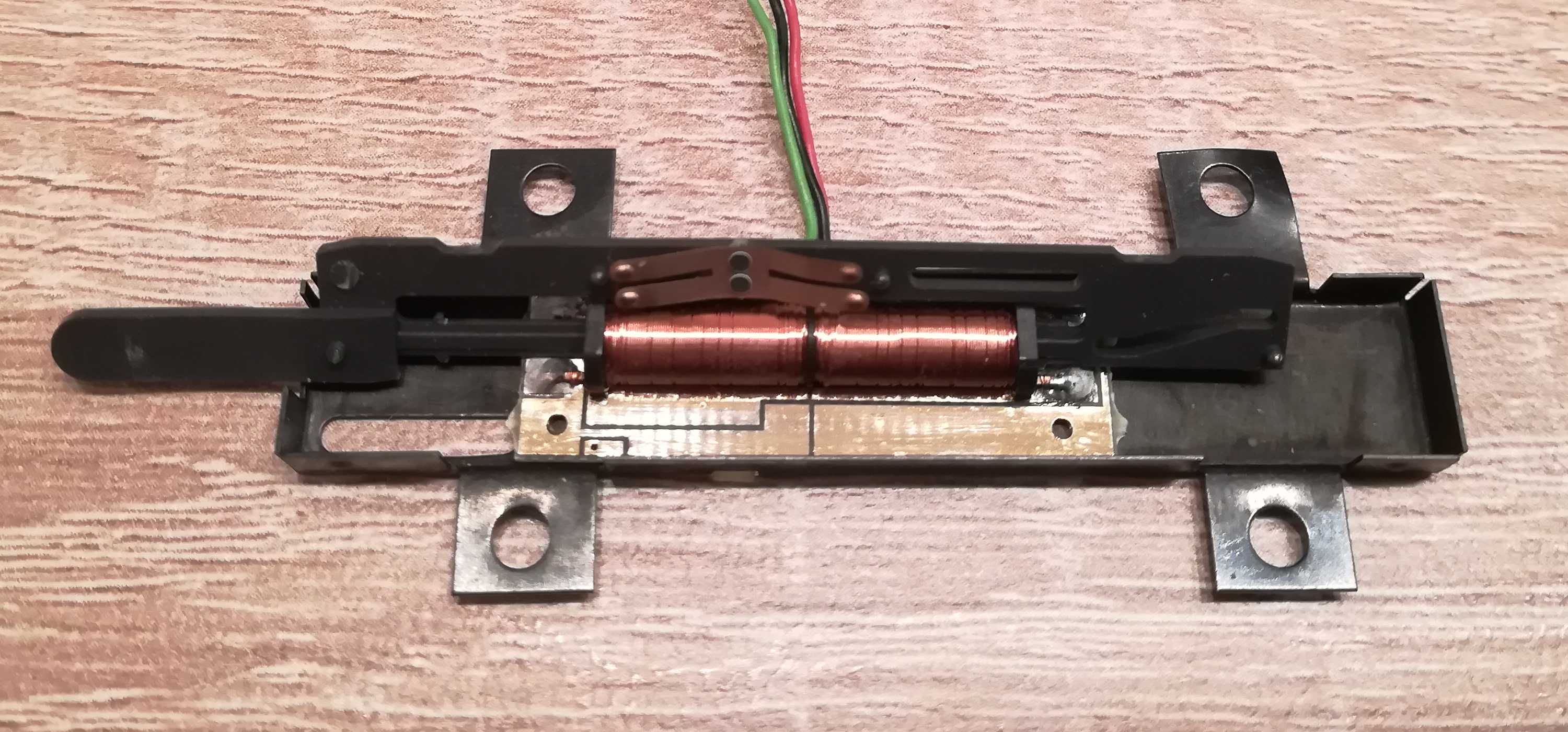

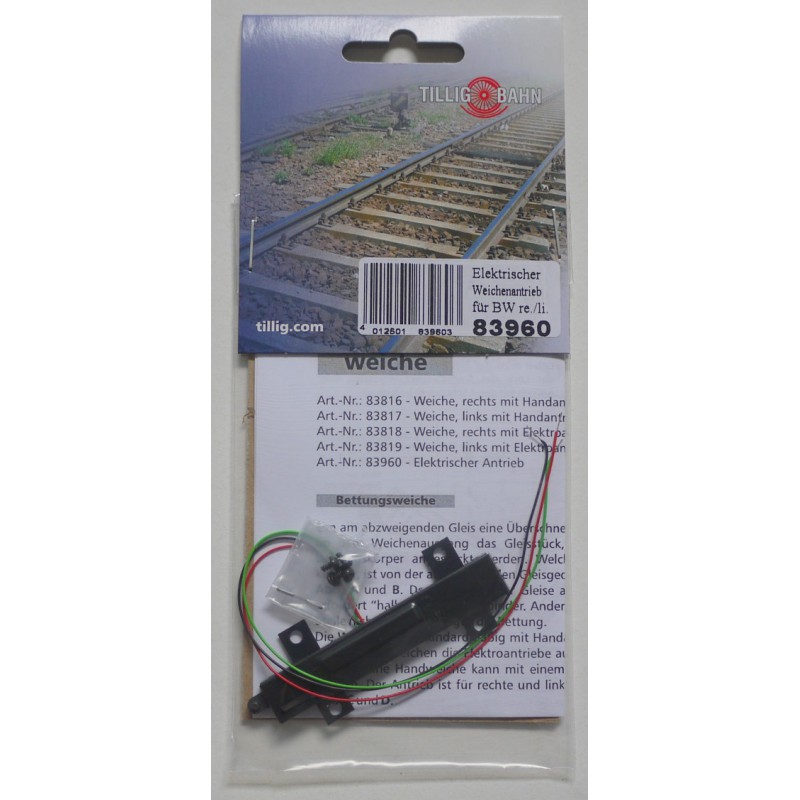

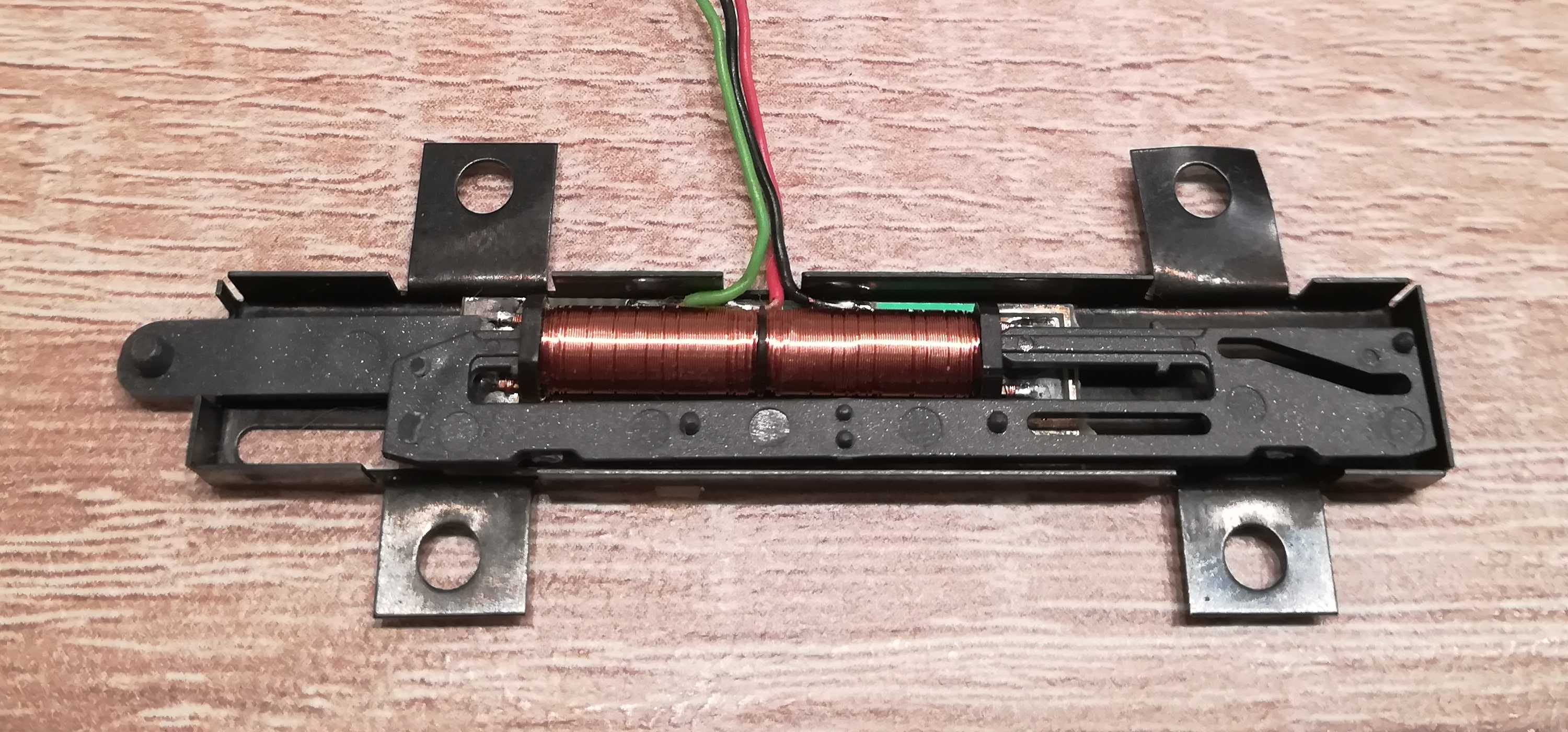

TT - Elektrický přestavník pro výhybky s podložím - Tillig 83960:

001 -  B 002 -  B 003 -  B 004 -  B

Datum-doplneni 2017-12-02 11:43:17 doplněno

A zde je již pár foteček námi navrženého obvodu. Použili jsme starý, ale dobou prověřený univerzální časovací obvod NE555. A to hned dvakrát na každém plošném spoji.

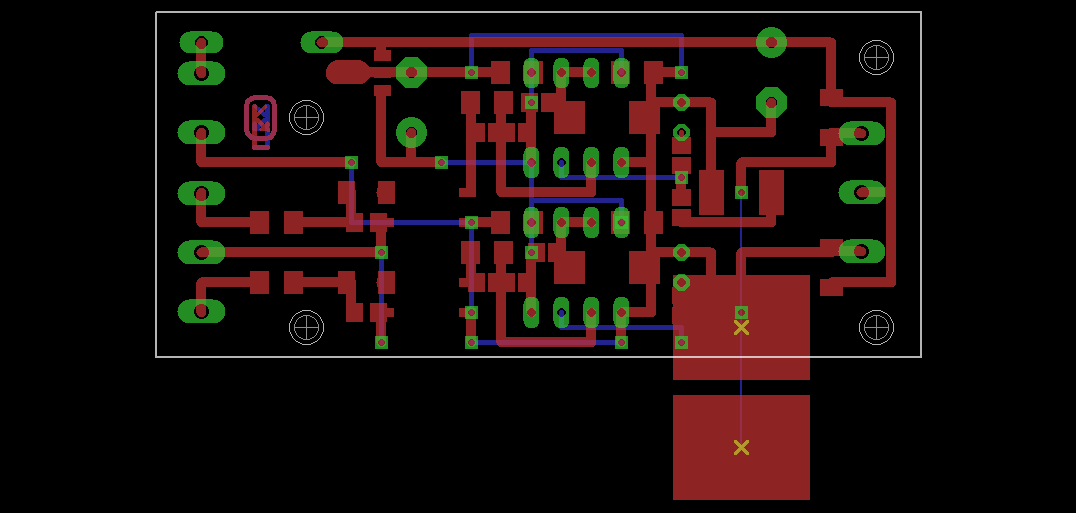

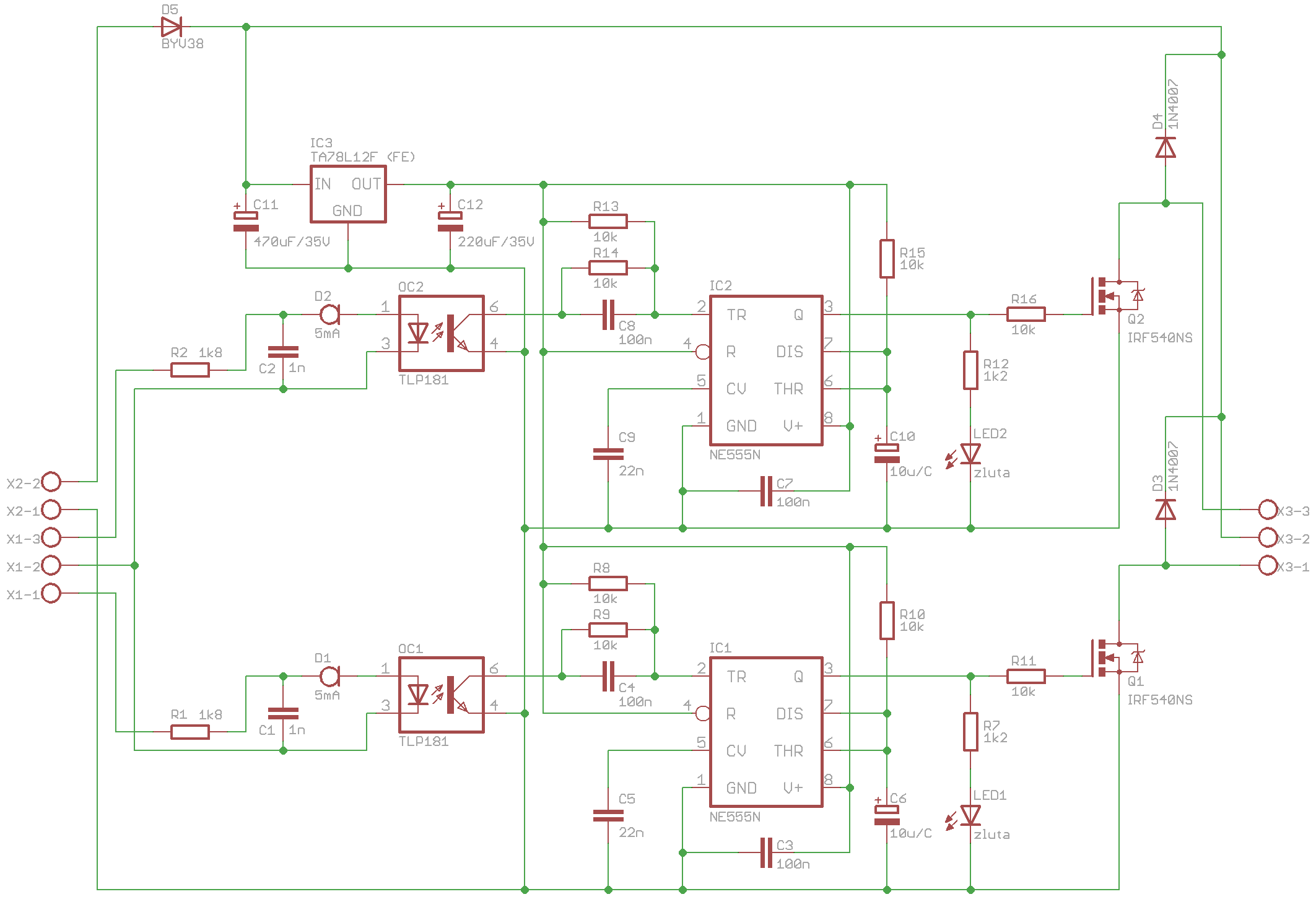

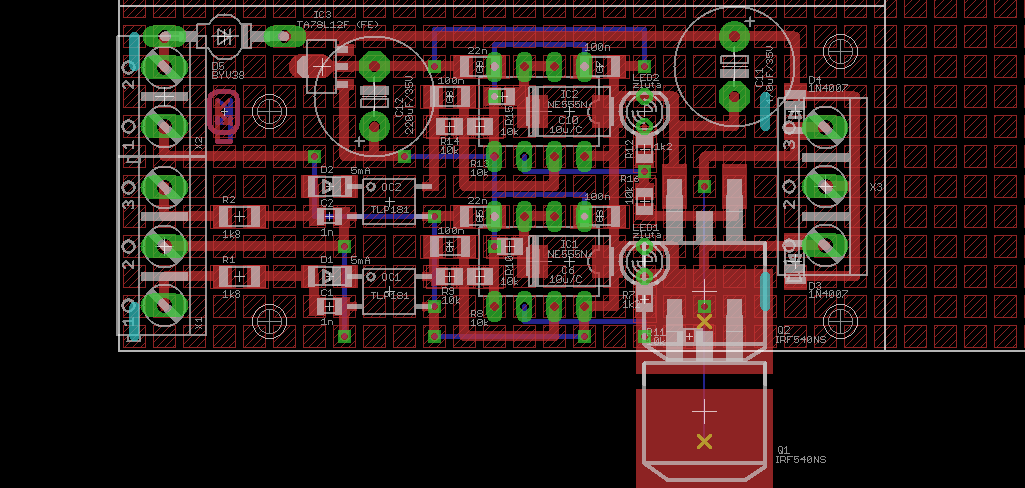

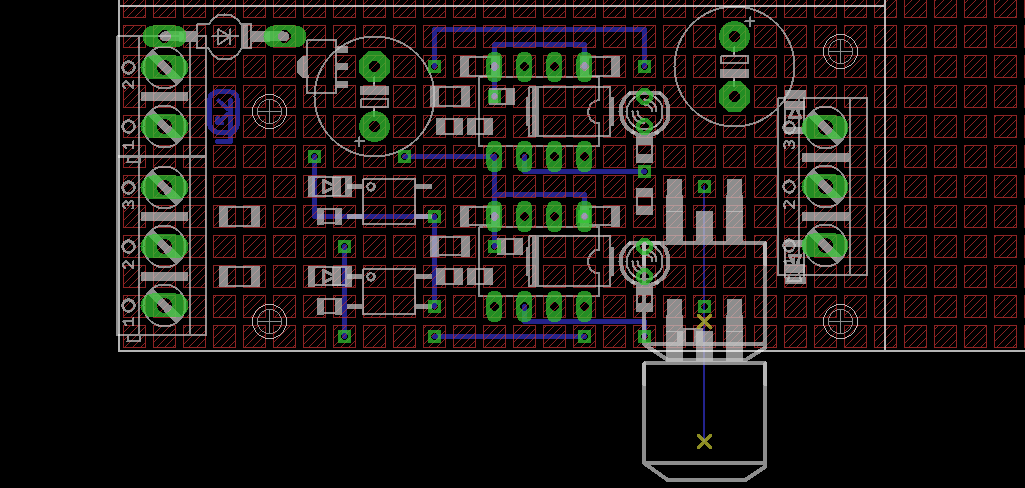

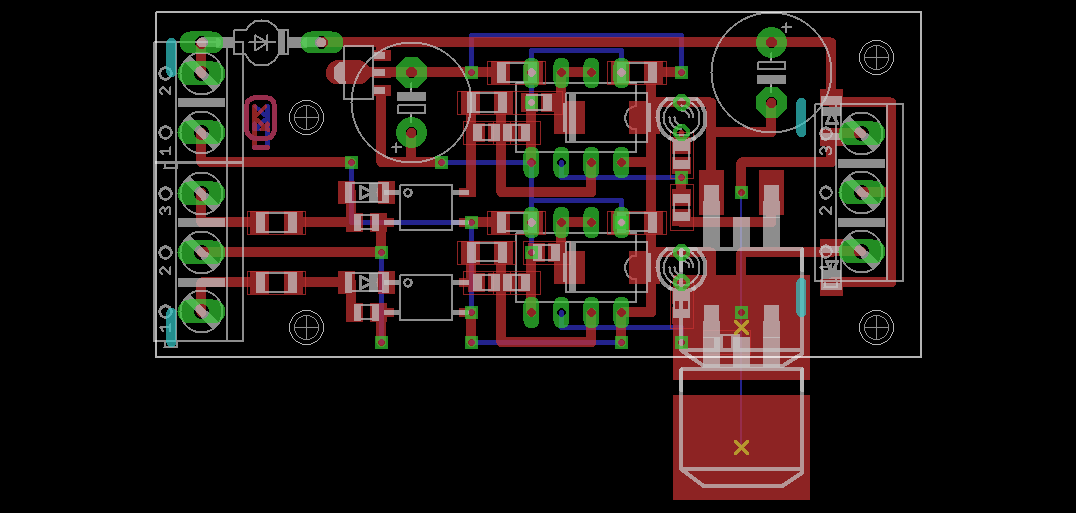

Schéma elektronického obvodu a rozmístění součástek na plošném spoji:

001 -  B 002 -  B 003 -  B 004 -  B 005 -  B 006 -  B 007 -  B 008 -  B

Datum-doplneni 2017-12-04 11:41:53 doplněno

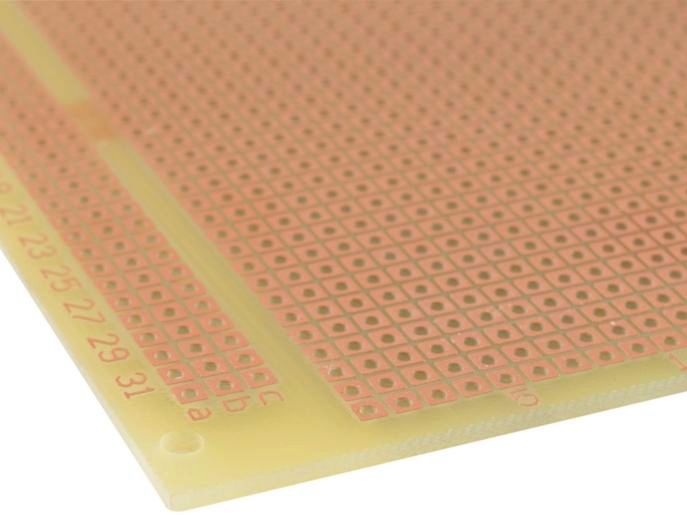

Plošný spoj jsme použili univerzální s čtvercovými ploškami, protože rádi „bastlíme“ a pro naši potřebu nám plně vyhovuje. Samozřejmě nebudeme si nalhávat, na poctivě vyleptaném spoji by to vypadalo profesionálněji .

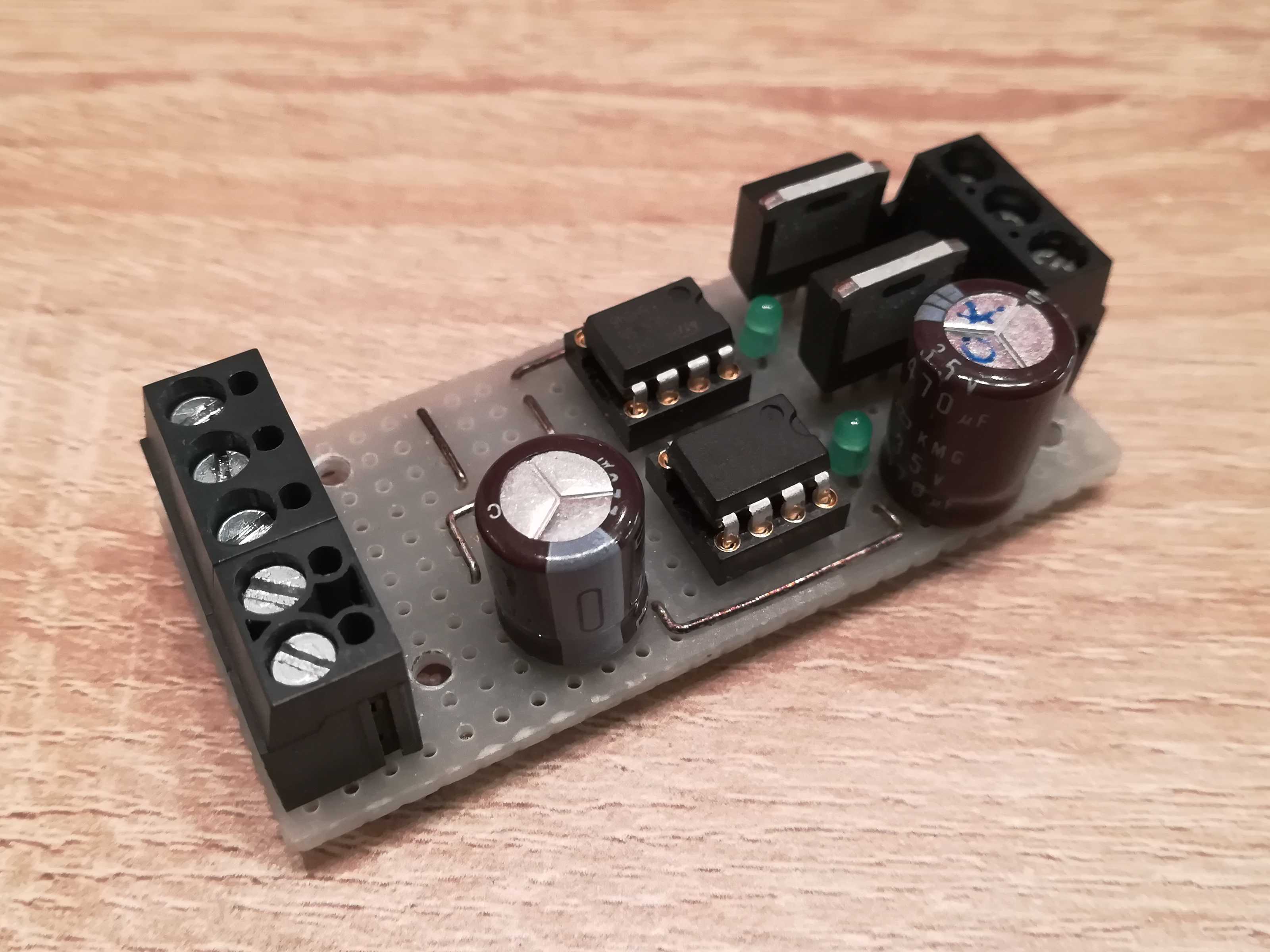

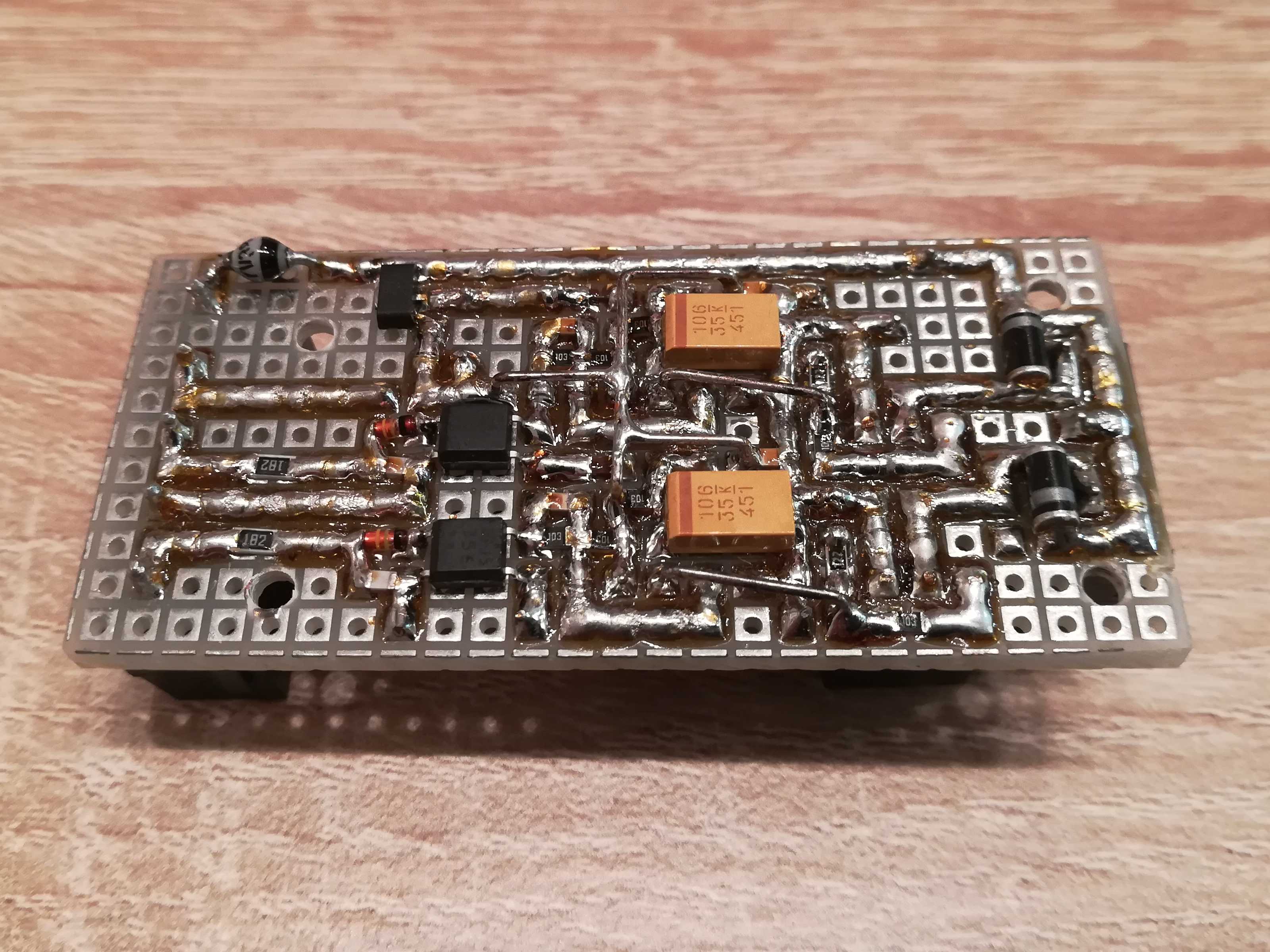

Použitý PS a hotový spínací obvod pro přestavník výhybky a dokumentace ke stažení:

001 -  B 002 -  B 003 -  B

  Eagle–Schematic-Board    Spinac-vyhybky-NE555-foto
